[Spring] board 프로젝트 생성

하나의 엔티티가 아닌 여러 엔티티를 사용하는 프로젝트를 만들어봅시다.


앞서 만든 Guestbook 프로젝트는 하나의 엔티티만을 사용해 기본적인 게시판 CRUD기능을 수행했습니다.
이번엔 하나의 엔티티만을 사용하는 것이 아닌 회원, 게시글, 댓글 총 세 가지의 엔티티를 사용해 N:1 매핑을 처리해보려 합니다.


1. 연관 관계와 관계형 데이터베이스 설계


1

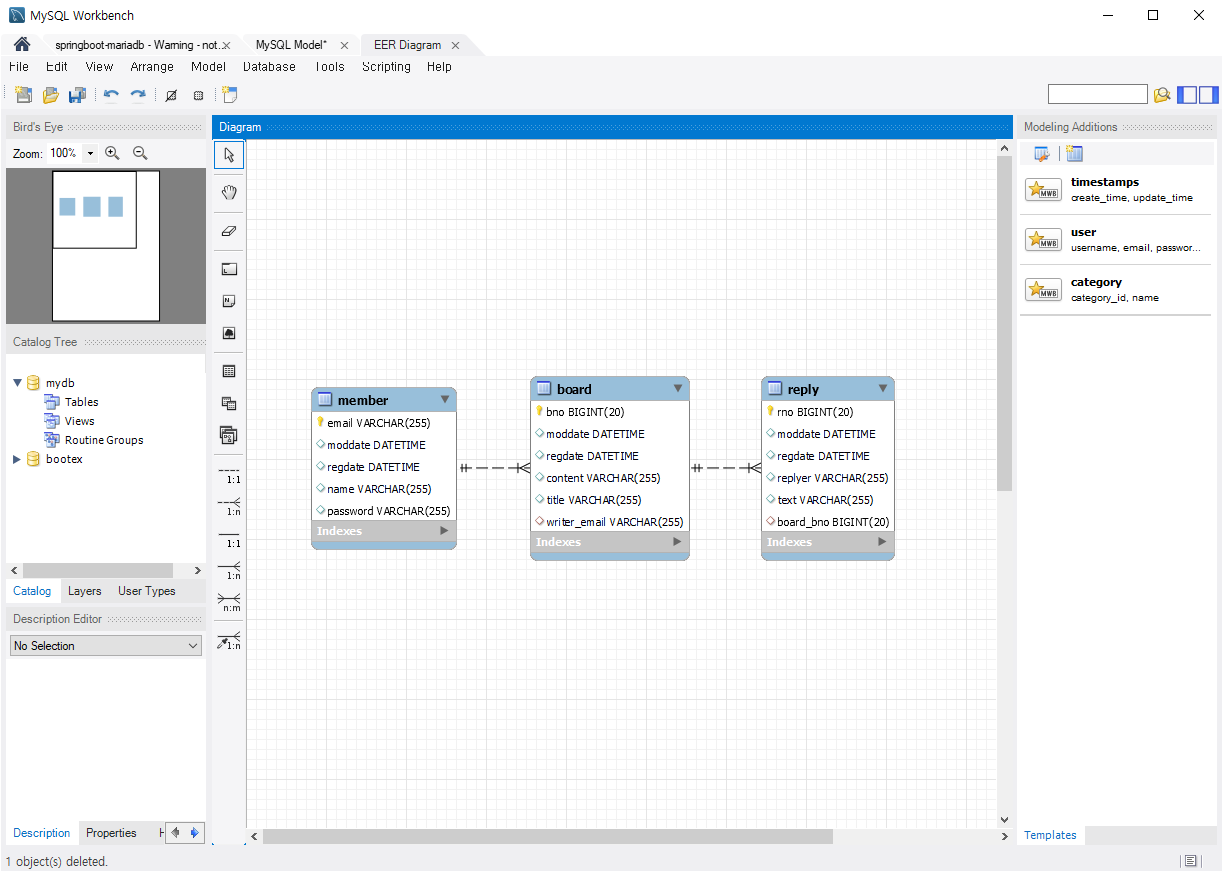

엔티티를 여러개 사용한다는 것은 데이터 베이스에 테이블이 여러개 존재한다는 것을 의미합니다. 관계형 데이터베이스를 통해 이러한 테이블들의 연관관계를 구현하기 위해서 먼저 ER 다이어그램을 통해 테이블을 설계해야 합니다.
이번 board 프로젝트에서는 위의 그림과 같은 다이어그램을 사용합니다.
board 프로젝트에서 board는 member가 있어야만 작성될 수 있습니다. 먼저 member 테이블을 설계한 뒤 게시글과의 관계를 설정합니다.
reply는 board가 있어야만 작성될 수 있습니다. 따라서 가장 나중에 설계하도록 합니다.
board는 member와 n:1 관계를 가지고 reply는 board와 n:1 관계를 가집니다.

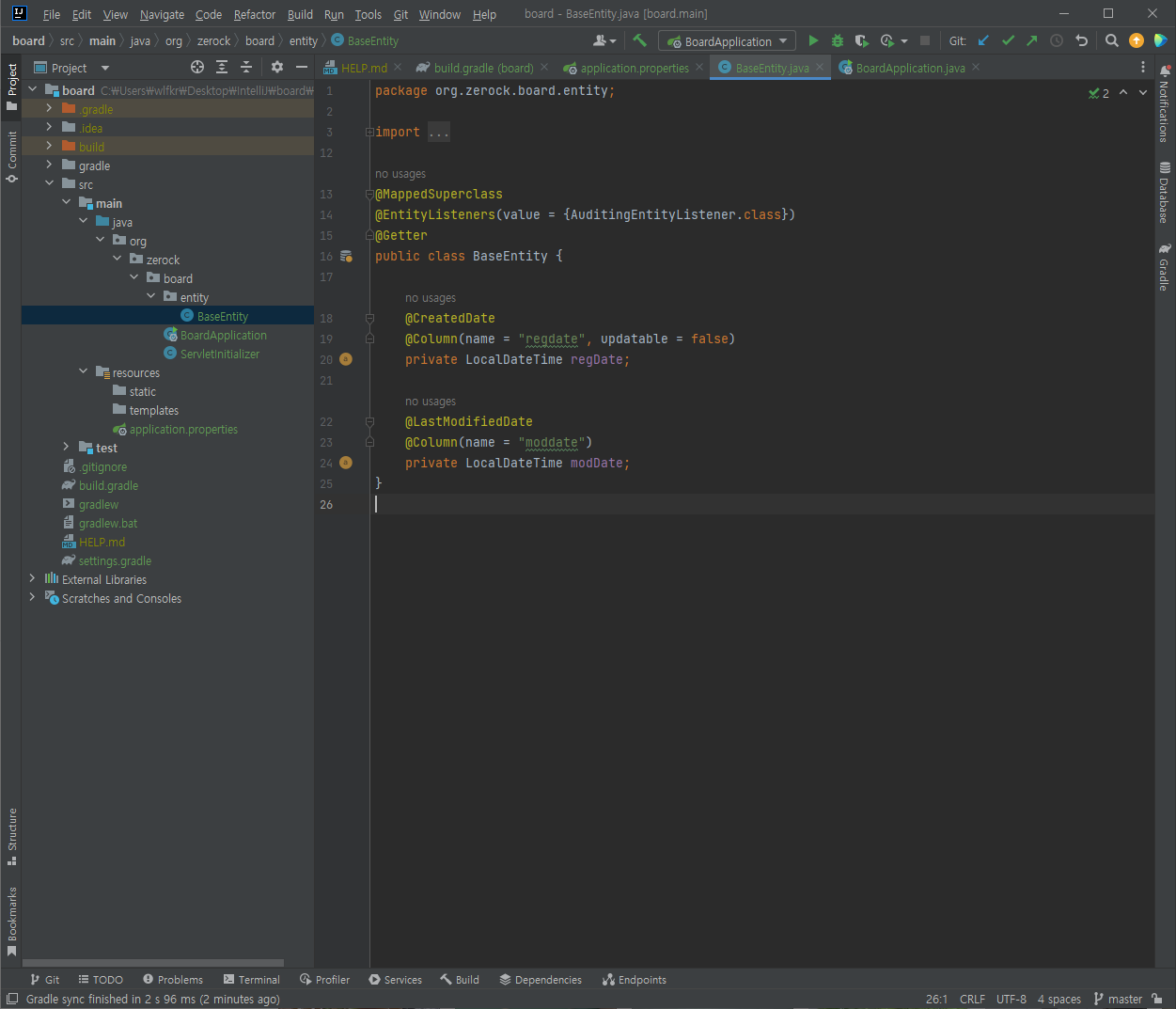

2. BaseEntity 생성


2

프로젝트 구조 만들기에서 만든 방법대로 board라는 이름의 프로젝트를 생성합니다. build.gradle과 application.properties 또한 동일하게 작성합니다.
그 뒤 프로젝트 내에 entity 패키지를 생성한 뒤 guestbook에서 사용한 BaseEntity를 동일하게 작성합니다.

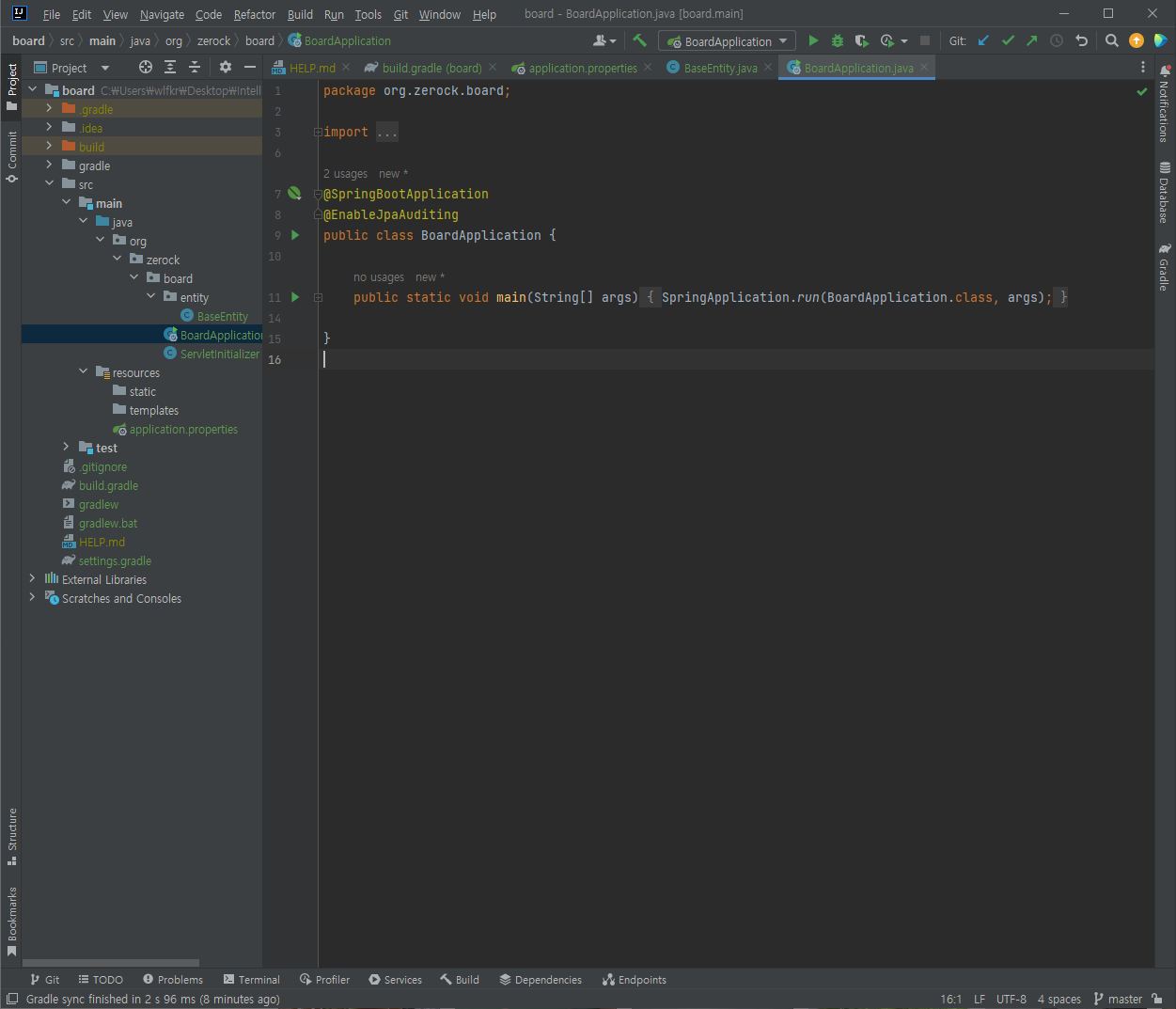

3. BoardApplication 설정


3

생성된 BoardApplication에 @EnableJpaAuditing을 작성해 시간 처리를 수행하도록 합니다.

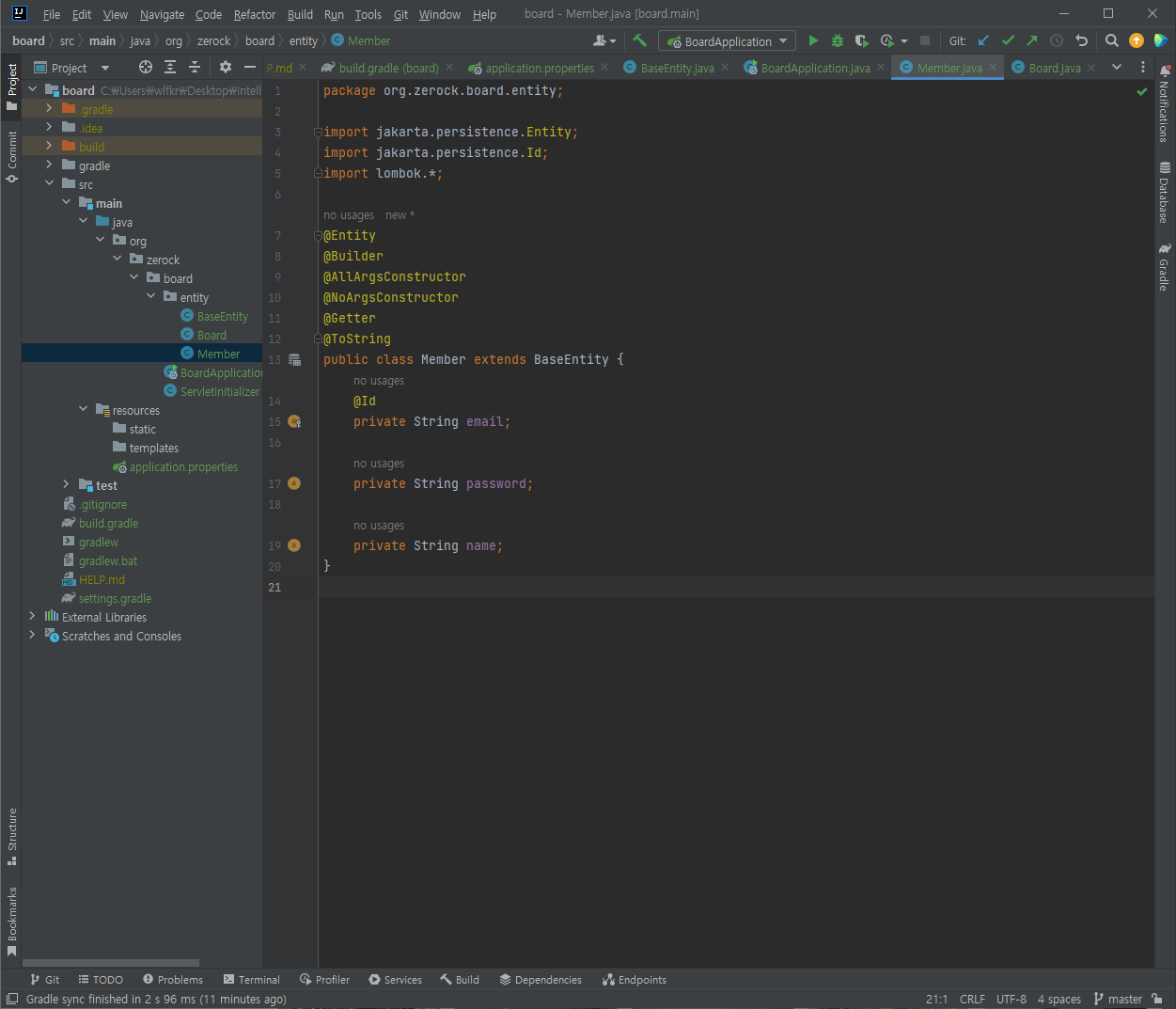

4. Member 엔티티 추가


4

위에서 말했던 것 처럼 Member 엔티티부터 생성한 뒤 위의 그림과 같이 작성합니다.
Member 클래스는 email을 PK로 사용합니다. Member 클래스는 별도의 FK를 사용하지 않습니다.

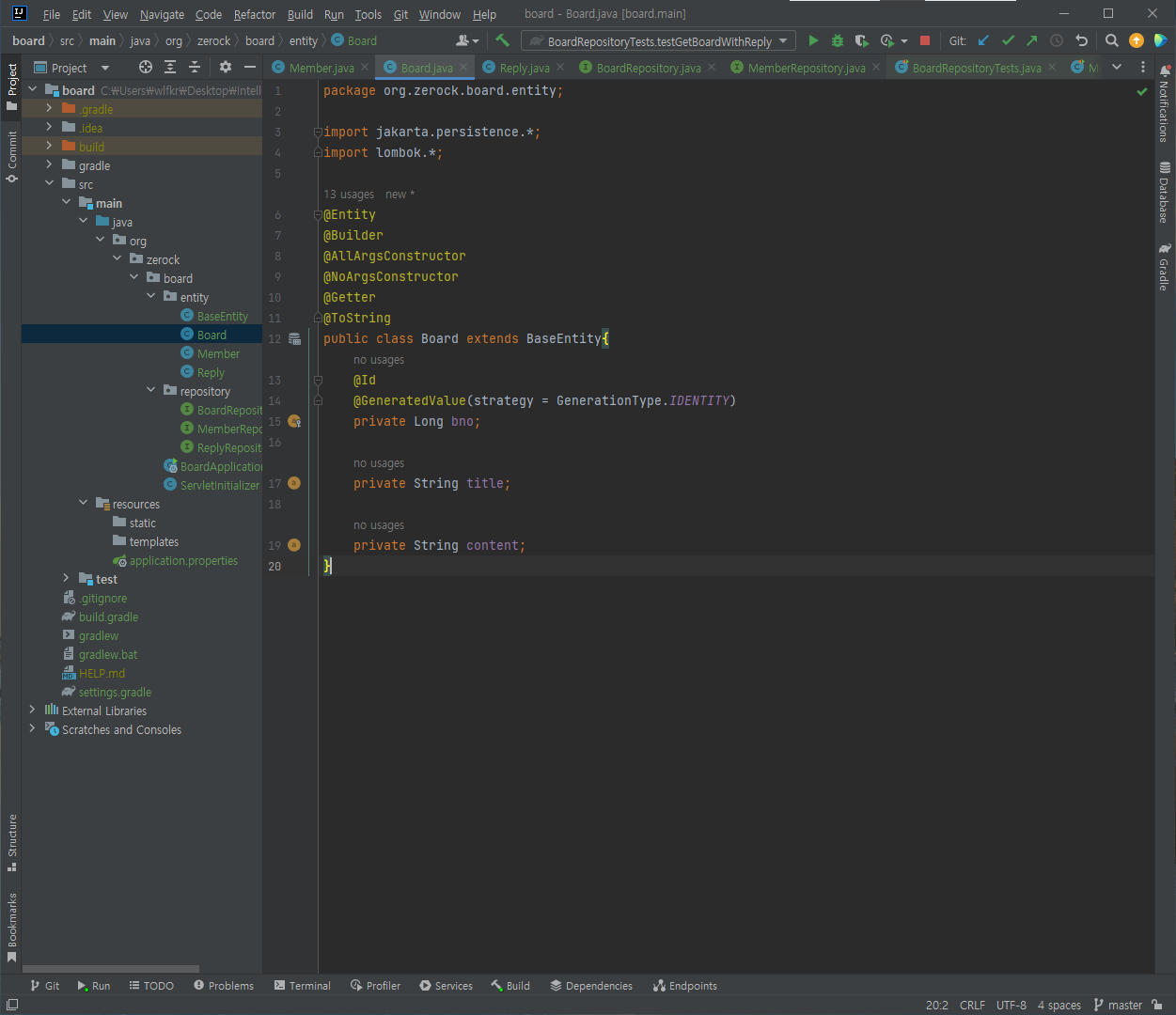

5. Board 엔티티 추가


5

다음으로 Board 엔티티를 생성한 뒤 위의 그림과 같이 작성합니다.
Board 클래스는 Member의 email을 FK로 참조해 사용합니다. 먼저 이를 작성하지 않은 뒤 나머지 필드부터 작성합니다.

6. Reply 엔티티 추가


6

마지막으로 Reply 엔티티를 생성한 뒤 위의 그림과 같이 작성합니다.
Reply 또한 Board와 연관관계를 작성하지 않은 채 나머지 항목 필드만 작성합니다.

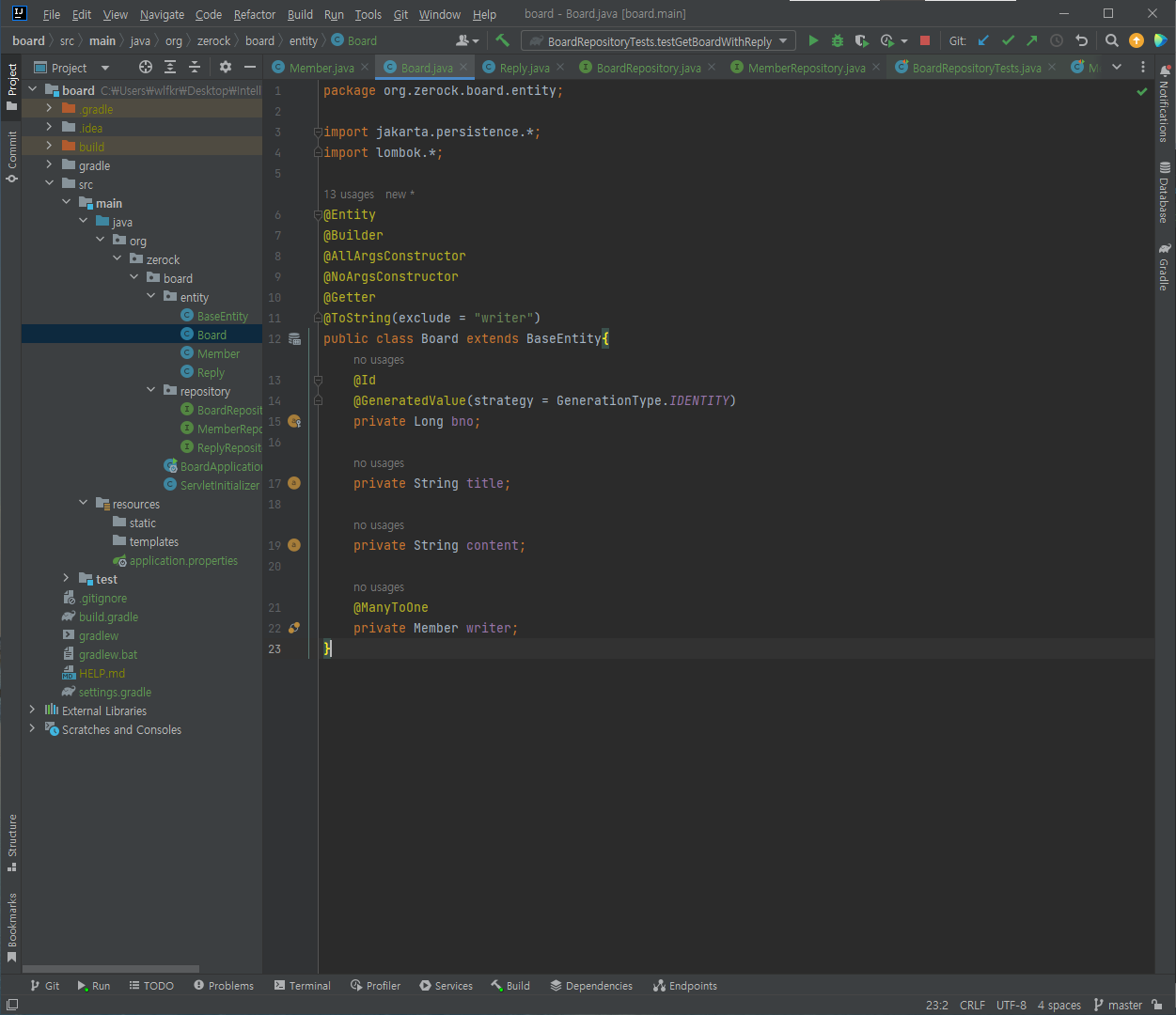

7. Board 엔티티 연관관계 설정


7

board 테이블과 member 테이블은 FK를 이용한 참조를 사용하게 됩니다. member의 email을 board가 FK로 참조하는 것입니다.
이러한 연관관계를 설정할 때 @ManyToOne 어노테이션을 사용합니다. Member 클래스의 writer 필드를 작성한 뒤 @ManyToOne 어노테이션을 사용해 외래키 관계로 연결되게 합니다.
이때 @ToString 어노테이션에 exclude 속성을 사용해 Member는 ToString에서 출력되지 않도록 작성합니다. exclude 속성을 사용하는 이유는 작성한 엔티티를 테스트할 때 살펴보겠습니다.

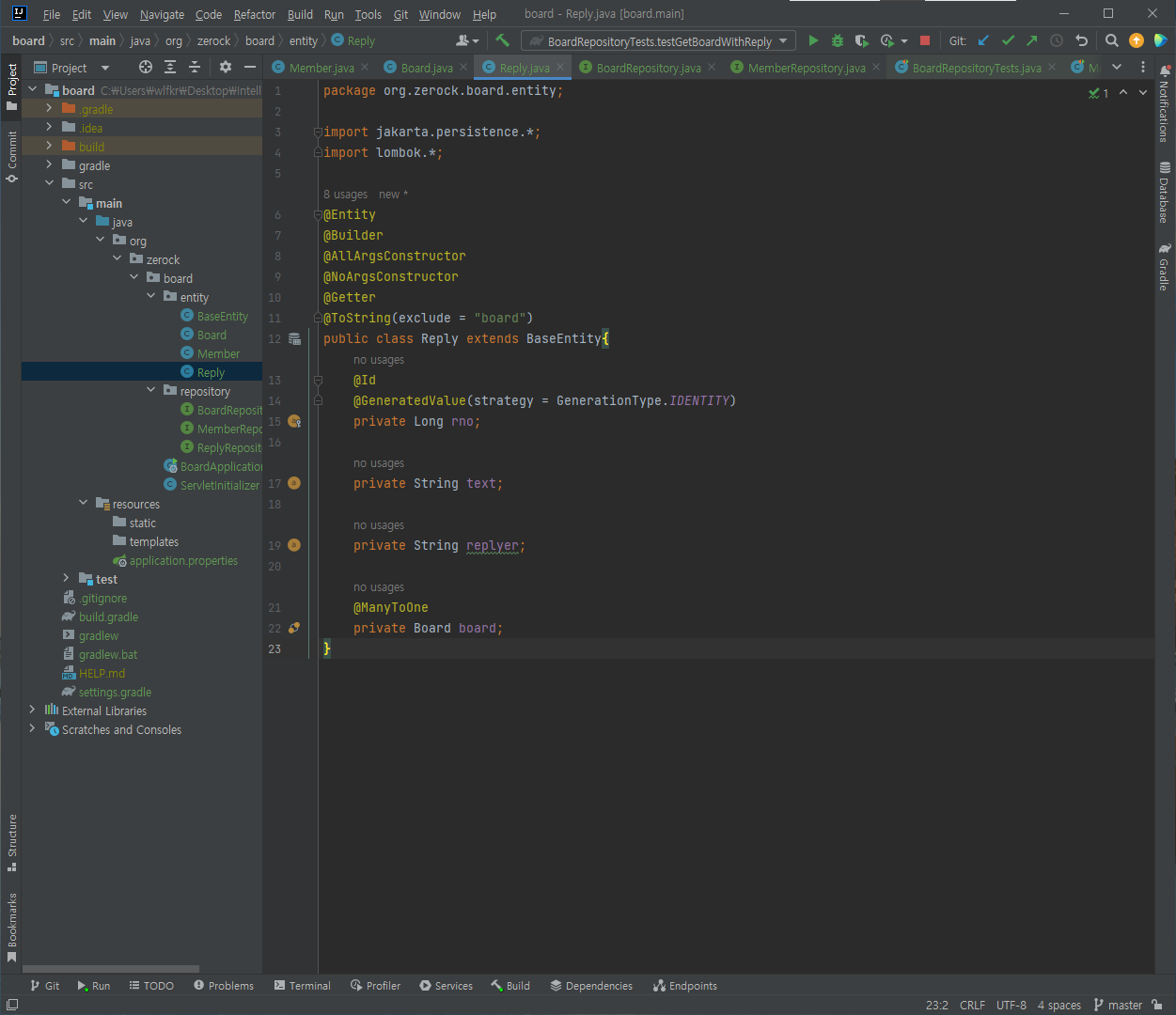

8. Reply 엔티티 연관관계 설정


8

마찬가지로 reply 테이블과 board 테이블의 PK를 참조하게 구성하도록 @ManyToOne 어노테이션을 사용해 Board 클래스의 board 클래스의 필드 board를 작성합니다.

9. 엔티티별 Repository 인터페이스 작성


9

프로젝트 내에 위의 그림과 같은 경로로 repository 패키지를 만든 뒤 각 엔티티별 Repository 인터페이스를 작성합니다.
